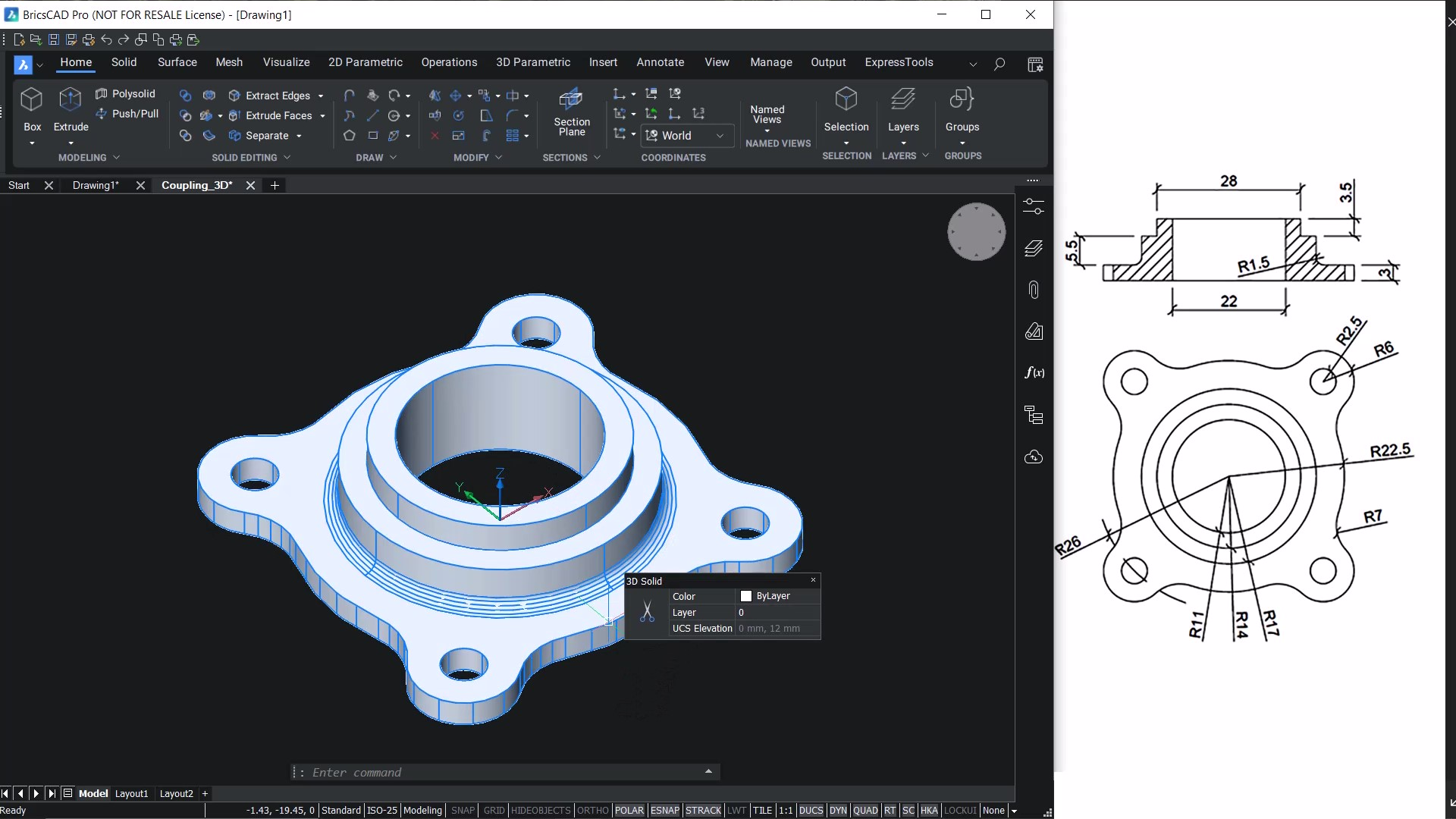

Anda bisa membuat komponen sederhana seperti flange coupling dengan cepat dan mudah di BricsCAD. Cukup mulai dari gambar 2D, lalu gunakan alat 3D intuitif dari BricsCAD untuk mengubahnya menjadi model 3D.
Berikut langkah-langkah membuat flange coupling:
1. Buat Profil Lingkaran
Pertama, buat profil lingkaran sebagai dasar desain Anda.
2. Gambar Garis Sudut
Gambar garis dari pusat lingkaran dengan sudut 45 derajat dari arah horizontal.
3. Buat Beberapa Lingkaran
Buat lingkaran dengan ukuran sesuai kebutuhan desain flange Anda.
4. Hapus Garis dan Lingkaran Luar
Hapus garis sudut dan lingkaran terluar yang tidak dibutuhkan.
5. Buat Lengkungan (Arcs)
Gunakan perintah FILLET untuk menyambung lingkaran dan membentuk lengkungan (arcs).
6. Gunakan Polar Array
Pilih perintah POLAR ARRAY untuk menyalin objek melingkar di sepanjang keliling lingkaran dan sejajar dengan jari-jarinya.
7. Rapikan
Setelah itu, explode (pecah) array dan gunakan TRIM untuk menghapus bagian yang tidak diperlukan.
8. Gabungkan Profil
Gabungkan seluruh garis luar menjadi satu objek menggunakan perintah JOIN, lalu ubah tampilan ke Top, Front, dan Isometric Kiri.
9. Ekstrusi (Extrude)
Gunakan perintah EXTRUDE untuk mengangkat profil luar dan lingkaran dalam setinggi 3 unit, lalu lakukan SUBTRACT (pengurangan).
Tips: Salin lingkaran dalam terlebih dahulu karena akan digunakan dua kali saat proses extrude.
10. Lanjutkan Ekstrusi
Ekstrusi lingkaran luar dan dalam setinggi 8.5 unit, lalu kurangi bentuk luar dari bentuk dalam.
11. Ekstrusi Lagi
Ekstrusi lingkaran yang tersisa setinggi 12 unit, dan kembali kurangi bentuk dalam dari bentuk luar.
12. Buat Lubang
Ganti tampilan ke Bottom View dan gunakan alat Push/Pull.
Tarik bidang lingkaran ke atas dari bagian bawah untuk menciptakan lubang tengah.
13. Sentuhan Akhir
Gunakan perintah UNION untuk menggabungkan semua solid menjadi satu objek padat.
Lalu buat fillet (lengkungan sudut) di bagian tepi dengan radius 1.5 unit agar tampak lebih halus dan profesional.
Selesai!
Ikuti semua langkah di atas, dan Anda akan bisa membuat flange coupling hanya dalam hitungan menit!
Tonton Tutorialnya
Kalau Anda lebih suka belajar lewat video, tonton tutorialnya di channel YouTube Bricsys dan jangan lupa subscribe agar tidak ketinggalan tips dan tutorial BricsCAD lainnya!
