Mengubah Rakitan yang Telah Diverifikasi Menjadi Dokumentasi 2D dengan BricsCAD Mechanical
Dalam dunia manufaktur dan perakitan, komunikasi instruksi perakitan yang efektif bergantung pada kualitas dokumentasi teknis. Dengan dirilisnya BricsCAD® Mechanical V24.2, pengguna dapat memanfaatkan alat yang lengkap untuk mendokumentasikan desain yang telah diverifikasi dengan mudah.
Membuat Dokumentasi Teknis yang Detail dan Akurat
Anda dapat dengan cepat membuat langkah-langkah detail untuk dokumen teknis menggunakan perintah BMEXPLODE. Baik Anda seorang insinyur, ilustrator teknis, atau spesialis pemasaran, Anda dapat memanfaatkan kekuatan BricsCAD Mechanical untuk membuat manual instruksi perakitan dan panduan pemeliharaan yang sangat efektif.
Kami memperbarui perintah BMEXPLODE di V24.2 untuk menawarkan peningkatan, termasuk opsi tampilan meledak baru berdasarkan langkah urutan saat ini. Versi ini juga mempertimbangkan pengalaman pengguna dengan menyembunyikan bilah kemajuan selama tahap input akhir untuk meningkatkan kejelasan.

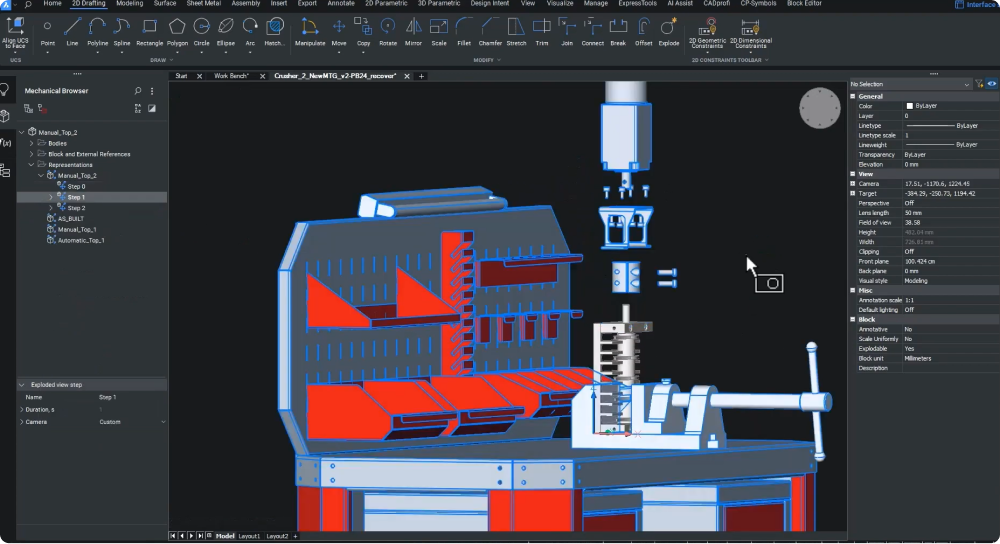

Di V24.2, pengguna dapat memposisikan komponen rakitan secara manual untuk setiap langkah spesifik dalam proses perakitan. Menyadari kebutuhan untuk perhatian yang lebih fokus, BricsCAD Mechanical V24.2 memungkinkan pengguna untuk mengatur tampilan kamera khusus untuk setiap langkah, yang sangat membantu untuk menyampaikan pesan dengan tepat.
Mengekspor Dokumentasi ke Format SVG
Karena pembuatan dokumentasi sering memerlukan pengolahan kata, penerbitan desktop, dan program aplikasi tata letak, format Scalable Vector Graphic (SVG) adalah pilihan terbaik untuk mengekspor tampilan langkah. SVG menawarkan beberapa manfaat bagi pengguna: skalabilitas, ukuran file yang optimal, kemampuan pengeditan, dan kontrol gaya yang dominan.
Mengekspor file ke format SVG di BricsCAD Mechanical sangat mudah dengan perintah EXPORTSVG. Pengguna mendapatkan fleksibilitas dalam proses dokumentasi mereka dengan opsi untuk membuat langkah manual yang detail atau tampilan meledak otomatis. Menggunakan perintah BMEXPLODE dan memilih opsi otomatis memberi pengguna tampilan umum tentang pembongkaran produk. Anda dapat menambahkan detail lebih lanjut, seperti jalur bagian saat perakitan, dengan menambahkan garis trailing menggunakan perintah BMTRAILINGLINES.
Menyoroti Orientasi Perakitan yang Optimal
Belajar dari hasil stabilitas gravitasi saat inspeksi dapat membantu mengoptimalkan instruksi perakitan. Misalnya, jika langkah-langkah menghasilkan hasil yang tidak stabil dalam orientasi tegak, Anda mungkin perlu memastikan perakitan ditempatkan dalam posisi datar agar pengikat bisa dipasang dari atas.
Alat seperti tampilan meledak manual yang detail dapat membantu Anda menciptakan lingkungan virtual (seperti meja kerja) untuk menyoroti orientasi perakitan terbaik. Tahap akhir melibatkan mengimpor file SVG ke dalam dokumen manual perakitan, mendokumentasikan langkah-langkah perakitan, dan mencantumkan detail penting seperti orientasi yang ideal untuk perakitan.
Dengan menggunakan BricsCAD Mechanical V24.2, proses pembuatan dokumentasi perakitan menjadi lebih mudah dan efisien, memungkinkan Anda menyampaikan instruksi perakitan yang jelas dan akurat. Apabila anda butuh penjelasan lebih detail mengenai bricscad bisa langsung hubungi Bricscad Indonesia.
