Dengan BricsCAD Mechanical V25.2, Anda bisa mengubah model 3D menjadi desain sheet metal, memvalidasi dan mengoptimalkan assembly, serta membuat dokumentasi 2D dengan cepat dan mudah.
Berkat kemampuan interoperability-nya, Anda bisa mengerjakan model dari rekan atau klien meskipun dibuat di software CAD lain.
Kita akan lihat contohnya lewat pembuatan lemari listrik.
1. Impor Model dengan Communicator for BricsCAD
Communicator for BricsCAD memungkinkan impor dan ekspor data 3D ke berbagai format CAD populer, dengan konversi berkualitas tinggi dan minim kesalahan.
Saat kita mengimpor file badan utama lemari, BricsCAD otomatis mengenalinya sebagai solid entity.
2. Ubah Solid 3D menjadi Model Sheet Metal
Gunakan Convert to Sheet Metal di ribbon bar atau ketik perintah SMCONVERT.
BricsCAD langsung mengubah solid 3D menjadi model sheet metal hanya dalam beberapa klik — menghemat waktu desain dan meningkatkan efisiensi.
3. Ganti Fitur Bentukan dengan Mudah
Perintah SMREPLACE memudahkan mengganti fitur bentukan, misalnya louver.
Setelah memilih fitur pengganti, BricsCAD akan menawarkan opsi untuk mengganti semua fitur serupa sekaligus.
4. Buat Dokumentasi 2D dari Model Sheet Metal
Perintah SMUNFOLD menghasilkan gambar 2D dari model 3D sheet metal.
Simpan hasilnya sebagai DXF atau DWG, dan BricsCAD akan membuat file gambar terpisah berisi unfolded drawing.
5. Buat Model Assembly 3D Secara Intuitif
- Manipulator: Memasukkan komponen dan memposisikannya jadi lebih mudah.
- Constraint Toolkit: Membantu membuat model yang akurat dan berfungsi, sekaligus memudahkan studi DFMA (Design for Manufacturing and Assembly) dan analisis parametrik.
6. Evaluasi Interaksi antar Komponen

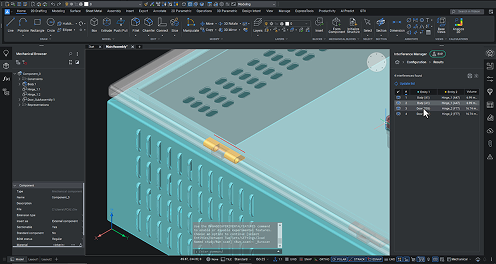

- Interference Checking: Menemukan benturan antar bagian dalam assembly.
Hasilnya ditampilkan dengan color code dan daftar nama blok/solid di Mechanical Browser. - Perubahan desain langsung diperbarui (real-time update), memudahkan iterasi cepat.
- Contoh: Engsel pintu yang bentrok saat posisi terbuka → Solusi: ganti desain engsel eksternal yang bebas benturan.
7. Periksa Kemudahan Perakitan (Assemblability)
- BMSEQUENCE: Mengurutkan langkah perakitan secara otomatis, mengurangi input manual dan risiko kesalahan.
- BMASSEMBLYINSPECT: Memvalidasi berbagai aspek perakitan, termasuk:
- Tool Range of Motion → cek ruang gerak alat
- Path Clearance → cek apakah komponen bisa dipasang/dilepas tanpa tabrakan
- Visibility Assessment → cek visibilitas bagian dari sudut pandang operator
- Gravitational Stability → cek risiko jatuh, geser, atau miring
8. Buat dan Perbarui Tampilan Gambar
- VIEWBASE: Membuat general arrangement drawing dari model 3D di Paper Space (asosiasi penuh).
- Bisa membuat tampilan ortografis, isometris, potongan, atau detail view.
- BOM Manager Panel: Membuat Bill of Materials secara otomatis dan bisa dikustomisasi.
Kesimpulan
Dengan fitur otomatisasi dan optimasi di BricsCAD Mechanical V25.2, Anda bisa:
- Mempercepat proses desain hingga produksi
- Mengurangi risiko kesalahan
- Membuat dokumentasi yang akurat dan rapi
